O vazamento no retorno da piscina é uma perda física contínua de água que ocorre na tubulação pressurizada responsável por devolver a água filtrada e tratada de volta para o tanque, geralmente causada por fissuras em conexões de PVC, trincas nos bocais de injeção ou acomodação irregular do solo sob o deck.
Você já percebeu o nível da água da sua piscina caindo de forma inexplicável todos os dias? Essa perda hídrica gera enorme frustração e prejuízo financeiro para proprietários de casas, clubes e condomínios.
No entanto, o problema se torna ainda mais grave porque as tubulações ficam totalmente enterradas no solo. Dessa maneira, uma ruptura oculta na linha de retorno pode despejar milhares de litros diretamente nas fundações do imóvel sem que ninguém note na superfície.
Felizmente, você pode diagnosticar a origem exata dessa fuga d’água sem a necessidade de quebrar pisos ou danificar o acabamento da sua área de lazer. Portanto, preparamos este guia completo para ensinar como identificar, testar e eliminar de vez qualquer falha no circuito hidráulico com precisão profissional.
O que é e qual a função da tubulação de retorno na piscina?
A tubulação de retorno é a linha hidráulica que transporta a água pressurizada pela motobomba, após passar pelo filtro e pelos sistemas de aquecimento, devolvendo-a para o interior da piscina através de bocais estrategicamente posicionados nas paredes.
Além de reinjetar a água limpa, esse sistema desempenha um papel fundamental na hidrodinâmica do reservatório. Por isso, quando ocorre uma falha estrutural nesse encanamento, todo o equilíbrio funcional e químico da piscina fica comprometido.
Como funciona o circuito hidráulico de retorno
O ciclo hidráulico se inicia quando a motobomba suga a água pelos drenos e skimmers, conduzindo-a sob pressão mecânica até o tanque do filtro de areia. Em seguida, a água purificada segue pelos ramais fechados de tubos até alcançar os bocais de injeção.
Consequentemente, essa tubulação trabalha sob constante pressão positiva durante o funcionamento do motor. Sendo assim, qualquer microfissura nas conexões de PVC tende a expelir água com força contínua contra o terreno ao redor.
Diferenças operacionais entre sucção, dreno de fundo e linha de retorno
É importante compreender que as linhas de sucção operam sob pressão negativa (vácuo), puxando água do dreno de fundo e do bocal de aspiração. Por outro lado, a linha de retorno funciona sob pressão positiva, empurrando a água de volta.
Por causa dessa diferença física, o comportamento do vazamento varia bastante conforme a linha afetada. Enquanto a sucção costuma puxar ar para dentro do filtro, o retorno expulsa água diretamente para o solo quando a motobomba é acionada.
Tipos de tubulação empregados: PVC soldável marrom x PVC PBA
Na maioria dos projetos residenciais, utilizam-se tubos de PVC soldável marrom classe 15 (pressão nominal de 7,5 kgf/cm²). Entretanto, piscinas com sistemas de hidromassagem intensa ou aquecimento solar exigem tubos de PVC PBA ou conexões reforçadas para suportar variações térmicas e de pressão.
- Distribuição homogênea: Promove a dispersão eficiente de cloro, algicidas e corretores de pH por toda a lâmina d’água;
- Movimentação superficial: Auxilia na condução de folhas e partículas em suspensão diretamente para a entrada do skimmer;
- Circuito pressurizado: Opera sob pressão positiva constante gerada pela motobomba, exigindo conexões perfeitamente estanques.
Como saber se tem vazamento no retorno da piscina
Para saber se tem vazamento no retorno da piscina, observe se o nível da água cai muito mais rápido quando a motobomba está ligada e se há presença constante de bolhas de ar saindo pelos bocais de injeção na parede do reservatório.
Além disso, alterações na consistência do solo ao redor da piscina e dificuldades frequentes para manter os níveis de cloro e pH representam sintomas clássicos desse tipo de problema oculto.
Redução acelerada do nível d’água que ultrapassa a taxa de evaporação natural
A evaporação solar natural retira em média de 3 a 5 milímetros de água por dia em períodos quentes. No entanto, se o seu reservatório perde mais de 1 a 2 centímetros diários, existe um escape físico evidente no sistema.
Dessa forma, caso essa perda se intensifique durante as horas em que a filtração programada opera, a suspeita recai imediatamente sobre os canos de retorno. Afinal, a pressão mecânica acelera a fuga hídrica pelas trincas subterrâneas.
Presença de ar falso no circuito e perda de vazão nos bocais de injeção

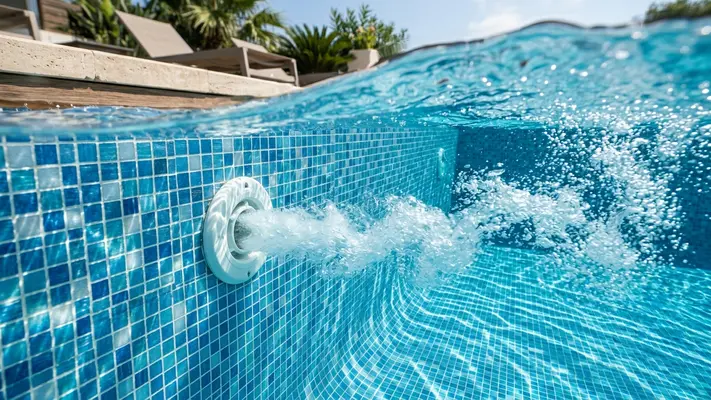

Outro indício marcante é a expulsão de jatos de ar e bolhas contínuas pelos bicos de retorno enquanto a água circula. Isso acontece porque falhas mecânicas nas conexões podem aspirar ar em momentos de desligamento ou sofrer cavitação.
Além disso, quando há uma quebra considerável no subsolo, a vazão de água nos bocais diminui visivelmente. Portanto, se o jato de água empurrado na parede parecer fraco sem que o filtro esteja saturado, verifique a tubulação.
Danos visíveis ao redor da piscina
Como a tubulação de retorno percorre a parte traseira das paredes, a água que vaza infiltra-se diretamente nas camadas de aterro. Com o passar das semanas, esse fluxo constante lava as partículas finas de terra sob o contrapiso.
Consequentemente, surgem afundamentos em pedras são tomé, descolamento de porcelanatos, trincas nas calçadas e lamaçal na grama próxima. Em casos severos, esse recalque do solo chega a abalar a sustentação do deck de madeira ou concreto.
Diferença entre entrada de ar no pré-filtro e fuga real de água na linha de pressão
Vale ressaltar que bolhas de ar vistas no visor de acrílico da motobomba indicam entrada de ar na sucção (tampa do cesto frouxa ou vedações gastas). Já as bolhas que saem na piscina com o pré-filtro cheio de água apontam para turbulências geradas por rupturas na linha de pressão.
- Queda rápida do nível: Perda d’água acentuada principalmente quando o sistema de filtração ou recirculação está ativado;
- Borbulhamento persistente: Saída constante de ar pressurizado pelos bicos de retorno durante o ciclo de trabalho do motor;
- Umidade no entorno: Surgimento de poças, lamaçal ou afundamento localizado no piso ao redor da borda da piscina;
- Instabilidade química: Dificuldade contínua para estabilizar o cloro residual devido à reposição diária de água bruta da rede;
- Aumento na conta: Disparo injustificado na tarifa de água do imóvel ou acionamento ininterrupto de boias automáticas.
Como testar se o retorno da piscina está vazando
Para testar se o retorno da piscina está vazando, aplique tampões herméticos com rosca ou expansão de borracha em todos os bocais de injeção e monitore se o nível da água para de descer com a motobomba completamente desligada.
Esse procedimento isola hidraulicamente a tubulação enterrada em relação ao volume do reservatório. Dessa maneira, você descarta de forma simples se a falha está no corpo da piscina ou nos encanamentos subterrâneos.
O teste do balde adaptado para bomba ligada versus bomba desligada
Primeiramente, encha um balde plástico com a água da própria piscina e apoie-o no primeiro degrau da escada interna. Em seguida, iguale a altura da água interna do balde com o nível externo da piscina e marque ambas as marcas com fita isolante.
Deixe o sistema desligado por 24 horas e compare as duas medidas para verificar a evaporação. No segundo dia, repita o processo mantendo a bomba ligada por 8 horas seguidas; se a perda externa for muito superior com o motor ligado, o retorno está comprometido.
Teste de estanqueidade e vedação mecânica com tampões herméticos
Posteriormente, adquira tampões cônicos de borracha ou plugs rosqueáveis de 1.1/2 polegadas em lojas de piscinas. Retire as grades direcionadoras dos bocais e rosqueie os tampões firmemente para vedar a entrada dos canos.
Em seguida, acompanhe o nível da água por mais 24 a 48 horas seguidas. Se a descida do volume cessar imediatamente após o fechamento dos bocais, a comprovação é categórica: existe uma fissura na linha de retorno.

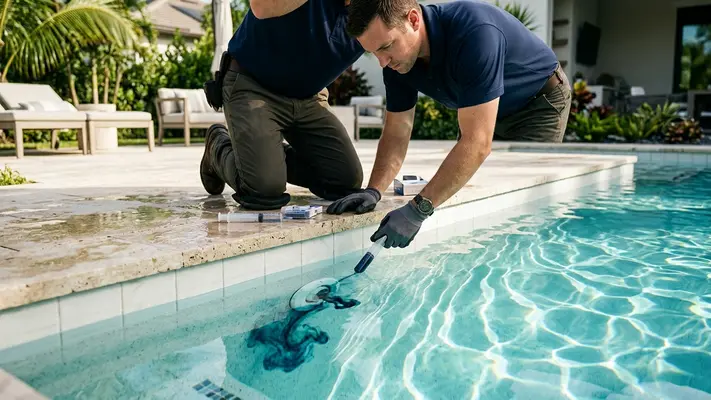

Teste do corante (fluoresceína) ao redor do nicho e flange de retorno
Muitas vezes, a fuga ocorre na vedação mecânica entre o tubo e a alvenaria ou vinil. Para checar essa hipótese, desligue a motobomba e aguarde a água do tanque ficar totalmente estática e calma.

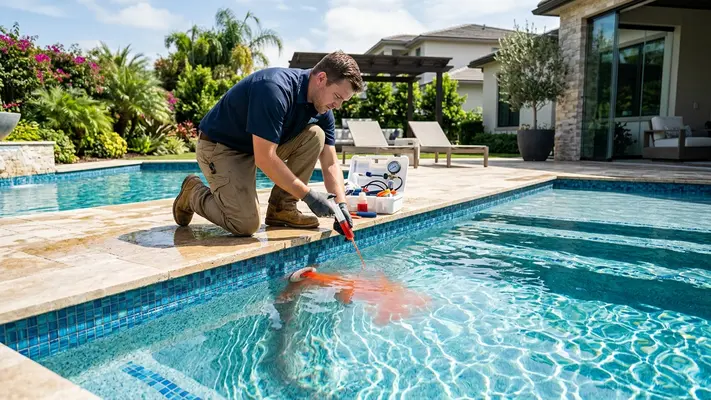

Com uma seringa sem agulha, aproxime corante alimentício vermelho ou fluoresceína líquida bem perto das bordas do bocal. Se o líquido colorido for puxado para dentro da fresta do flange, existe uma abertura de vedação no nicho.
Como interpretar o ponto exato de estabilização do nível da água na alvenaria ou vinil
Se você deixar a piscina vazar sem repor água, o nível continuará baixando até encontrar o orifício de fuga. Logo, se o espelho d’água estagnar exatamente na linha inferior dos bicos de retorno, a trinca está instalada no flange ou na curva imediatamente anterior.
- Passo 1: Meça a perda hídrica comparativa através do teste do balde com a motobomba ligada e desligada;
- Passo 2: Vede os bocais de retorno utilizando plugs expansivos de borracha com aperto manual;
- Passo 3: Monitore o nível do espelho d’água durante 24 horas com a tubulação devidamente isolada;
- Passo 4: Aplique fluoresceína ao redor das frestas do bocal para descartar trincas no nicho estrutural.
| Condição do Teste | Comportamento da Água | Causa Mais Provável |
|---|---|---|
| Bomba Ligada (Filtração/Recirculação) | Água desce em ritmo acelerado | Fissura na tubulação de retorno (linha de pressão) |
| Bomba Desligada | Água continua descendo até parar no bocal de retorno | Fissura no cano logo atrás do flange ou falha de vedação do bico |
| Bicos com Tampão Vedados | Nível de água para completamente de descer | Vazamento confirmado na tubulação de retorno |
| Bomba Desligada e Bocais Vedados | Água continua descendo abaixo do nível dos bocais | Vazamento no ralo de fundo, estrutura ou refletor/iluminação |
Como identificar vazamento no retorno da piscina com tecnologia profissional
Para identificar vazamento no retorno da piscina de forma profissional, utilizam-se métodos não destrutivos como testes de pressurização pneumática com manômetro digital, rastreamento acústico por geofone eletrônico e injeção de gás traçador.
Esses aparelhos avançados possibilitam descobrir o ponto exato do cano rompido sob camadas espessas de concreto, pisos atérmicos ou decks de madeira sem necessidade de escavações exploratórias.
Pressurização pneumática e teste hidrostático de pressão de linha
O primeiro passo técnico consiste em desconectar a tubulação na casa de máquinas e isolar a outra extremidade na piscina. Em seguida, instala-se um manômetro digital de alta precisão para injetar ar comprimido na tubulação selada.
Dessa forma, caso a pressão indicada no mostrador caia continuamente em poucos minutos, atesta-se a perda de carga mecânica. Assim, os técnicos confirmam matematicamente a existência da perfuração no trecho testado.
Localização acústica precisa com Geofone Eletrônico ultra-sensível
Depois de pressurizar a tubulação com água e ar, os especialistas utilizam o geofone eletrônico sobre o piso. Esse sensor acústico capta as vibrações mecânicas imperceptíveis geradas pelo fluido que escapa sob alta pressão.
Por meio de filtros sonoros e fones de ouvido de alta fidelidade, o operador caminha sobre o deck identificando a área de maior intensidade sonora. Por isso, a escavação ocorre com precisão milimétrica exatamente sobre a conexão danificada.
Injeção de Gás Traçador (Mistura Hidrogênio e Nitrogênio) para microfissuras
Em solos muito compactados ou vazamentos minúsculos onde o som é abafado, injeta-se o gás traçador composto por 95% de nitrogênio e 5% de hidrogênio. Por ser um gás atóxico e com moléculas menores que a água, ele escapa facilmente pela fresta.
Consequentemente, o hidrogênio sobe verticalmente através da terra e dos poros do contrapiso. Na superfície, um farejador digital portátil detecta a concentração das partículas de gás, revelando o ponto exato da trinca.
Termografia infravermelha aplicada a decks e pisos circundantes
A câmera termográfica também representa um excelente recurso visual complementar. Ela faz a leitura do calor irradiado e exibe em tempo real as discrepâncias térmicas na superfície do solo.
Como a água fria acumulada no subsolo altera a assinatura térmica das placas de piso, o equipamento mostra uma mancha azul escura no mapa térmico. Dessa forma, visualiza-se a extensão do bolsão de umidade oculto sob o deck.
Como o geofone com sensor de solo capta vibrações em tubulações enterradas
O sensor de solo com ponta de prova piezoelétrica converte ondas sonoras em sinais elétricos amplificados. Dessa maneira, mesmo sob 1 metro de profundidade de concreto ou gramado denso, o equipamento isola ruídos externos e amplifica a frequência do escape hídrico.
Vídeo inspeção interna com microcâmeras em curvas e conexões de 50mm
Para complementar, microcâmeras com cabo de fibra óptica e iluminação LED podem ser inseridas por dentro do cano de PVC. Esse sistema permite visualizar amassamentos, trincas em luvas soldáveis e intrusão de raízes sem quebrar absolutamente nada.
- Detecção cirúrgica: Localização milimétrica do defeito sem quebrar o deck desnecessariamente;
- Tecnologia acústica: Identificação de frequências ultrassônicas geradas pelo atrito da água pressurizada;
- Mapeamento térmico: Rastreamento de bolsões de umidade sob pedras são tomé, cerâmicas e gramados;
- Laudos oficiais: Emissão de relatório técnico para síndicos de condomínios, clubes e garantias contratuais.
Quanto custa consertar vazamento no retorno da piscina?
O custo para localizar um vazamento no retorno da piscina varia entre R$ 800 e R$ 2.500 para serviços de detecção não destrutiva, enquanto o reparo civil da tubulação oscila entre R$ 600 e mais de R$ 4.000, dependendo da profundidade e do tipo de acabamento do piso.
Contudo, consertar a falha com precisão tecnológica é infinitamente mais econômico do que quebrar todo o deck aleatoriamente em busca do cano perfurado.
Fatores determinantes para a composição do orçamento de detecção e conserto
Vários elementos técnicos influenciam no valor final da intervenção corretiva. Em primeiro lugar, o tipo de revestimento sobre a tubulação dita o nível de dificuldade do reparo (deck de madeira nobre, pedras importadas ou grama comum).
Além disso, o comprimento total da linha hidráulica e o diâmetro dos tubos afetam o tempo despendido pelos técnicos. Em piscinas de condomínios e clubes, onde há múltiplos bocais, o mapeamento exige maior dedicação de equipamentos.
Reparo pontual cirúrgico versus reforma do circuito hidráulico completo
Quando a detecção eletrônica aponta o local exato da quebra, o reparo torna-se cirúrgico: retira-se apenas uma pedra ou placa de piso para substituir a conexão rachada. Por outro lado, quebrar o piso às cegas costuma destruir grandes extensões de acabamento sem garantia de achar o defeito.
Portanto, a tecnologia protege seu patrimônio contra reformas desnecessárias e preserva materiais de acabamento que muitas vezes já saíram de linha no mercado.
O custo invisível de não consertar o vazamento a tempo
Adiar a correção de um cano furado gera prejuízos cumulativos astronômicos. Afinal, você gasta diariamente com a conta de água e perde produtos químicos caros como cloro e alcalinizantes que vão direto para o solo.
Além do mais, a água subterrânea contínua provoca erosão sob a piscina. Com isso, as paredes de alvenaria podem sofrer trincas estruturais graves, cujo custo de recuperação é dez vezes superior ao reparo hidráulico inicial.
Impacto financeiro do afundamento de solo e danos na estrutura física da piscina
O encharcamento crônico do terreno amolece as sapatas e vigas de sustentação. Por causa disso, o peso gigantesco da água da piscina faz a estrutura recalcar de forma desnivelada, gerando rompimento de mantas de vinil ou fissuras no concreto armado.
- Acessibilidade do ramal: Tubulações sob pisos concretados exigem maquinário específico de corte com disco diamantado;
- Tipo estrutural: Piscinas de vinil, alvenaria ou fibra demandam procedimentos específicos de calafetagem e vedação de bocais;
- Extensão da fratura: Diferença entre substituir uma única luva de PVC de 50mm ou refazer todo o ramal colapsado.
| Parâmetro de Impacto | Vazamento Pequeno (Gotejamento sob Pressão) | Vazamento Médio/Grave (Ruptura em Tubo de 50mm) |
|---|---|---|
| Perda diária aproximada de água | 300 a 1.000 litros/dia | 2.000 a mais de 6.000 litros/dia |
| Desperdício de produtos químicos | R$ 150 a R$ 300 / mês | Acima de R$ 600 / mês (reposição constante de cloro) |
| Risco estrutural | Lixiviação lenta de terra sob calçada | Recalque diferencial do solo, trincas e colapso de deck |
| Custo de intervenção corretiva | Baixo a moderado (localização pontual e reparo cirúrgico) | Alto (necessidade de estabilização do solo e alvenaria) |
Prevenção e manutenção: como evitar novos vazamentos no retorno da piscina
Para evitar novos vazamentos no retorno da piscina, opere os registros da casa de máquinas sempre com o motor desligado e exija que a tubulação enterrada seja assentada sobre um berço de areia fofa para amortecer movimentações de terra.
Além dessas medidas, a manutenção preventiva regular dos flanges e a substituição das vedações ressecadas garantem longa vida útil a todo o conjunto hidráulico.
Boas práticas de operação da motobomba e casa de máquinas
Nunca manuseie as alavancas do filtro com a motobomba em funcionamento. A mudança brusca do fluxo hídrico sob rotação gera sobre pressão instantânea nas conexões plásticas coladas.
Além disso, mantenha o cesto do pré-filtro e a areia do filtro sempre limpos. Quando a circulação fica entupida por sujeira, a motobomba força excessivamente os ramais pressurizados, facilitando o surgimento de trincas nas colagens antigas.
Cuidados na instalação hidráulica e proteção mecânica contra recalques de solo
Durante reformas ou novas construções, exija que as valas onde repousam os canos sejam preenchidas com areia lavada e não com entulho pontiagudo ou pedregulhos. As pedras em contato direto com o PVC acabam perfurando o tubo quando a terra se acomoda.
Do mesmo modo, deve-se deixar folgas de dilatação e curvas suaves de raio longo em vez de cotovelos de 90 graus secos. Dessa forma, a água flui com menor atrito hidráulico e sem vibrar as paredes da piscina.
Vistoria preventiva periódica em piscinas residenciais, pousadas e condomínios
Empreendimentos comerciais com piscinas de grande porte devem realizar testes de estanqueidade ao menos uma vez ao ano, preferencialmente antes do início da alta temporada de verão.
Dessa maneira, identifica-se precocemente qualquer perda de carga microscópica nos ramais, evitando surpresas desagradáveis, interrupção de atividades de lazer e desperdício massivo de recursos hídricos.
O efeito do golpe de aríete no colapso de colagens e conexões de PVC
O golpe de aríete ocorre quando uma coluna de água em movimento é interrompida subitamente, gerando uma onda de choque de alta pressão que se propaga pelos canos. Esse impacto mecânico é o maior responsável por descolar conexões de PVC e rachar joelhos de 50mm enterrados sob o piso.
- Operação segura: Desligue o motor da piscina antes de mudar as posições da válvula seletora do filtro;
- Berço de areia: Nunca jogue terra com pedras ou entulhos diretamente sobre os encanamentos de PVC;
- Uso de conexões reforçadas: Utilize peças de PVC rígido de fabricantes certificados pela ABNT;
- Folgas de dilatação: Respeite os espaçamentos térmicos necessários nas proximidades das paredes da piscina.
Conclusão: Solução Rápida e Definitiva com a SP Vazamentos para detecção em piscinas
Um vazamento no retorno da piscina não deve ser ignorado, pois o desperdício de água e os riscos estruturais ao solo e ao deck aumentam a cada dia que passa. Felizmente, com a tecnologia correta, você não precisa transformar sua área de lazer em um canteiro de obras.
A SP Vazamentos é uma das empresas líderes no ramo de caça vazamentos em todo o Estado de São Paulo. Fundada pelo técnico especialista Wilson dos Santos, que traz uma bagagem de mais de 20 anos de experiência, nossa equipe revolucionou o diagnóstico hidráulico através de métodos não destrutivos.
Utilizamos equipamentos de altíssima precisão como Geofone Eletrônico, Câmeras Termográficas, Vídeo Inspeção e Gás Traçador. Com filiais espalhadas por toda a Grande São Paulo, oferecemos o melhor preço do mercado e atendimento com chegada na visita em até 1 hora.
Portanto, recupere a tranquilidade da sua família, condomínio ou clube hoje mesmo. Pare de perder água e solicite uma avaliação técnica imediata com nossos especialistas.
Perguntas Frequentes sobre Vazamento no Retorno da Piscina (FAQ)
Como saber se há vazamento no sistema de retorno da piscina?
A presença de bolhas de ar saindo no retorno da água enquanto a bomba está ligada é um forte indício de entrada de ar ou vazamento no sistema. Além disso, se a água do reservatório descer em ritmo muito mais acelerado com a motobomba em funcionamento, o cano de retorno está danificado.
Quais são os sinais de vazamento na tubulação da piscina?
Os principais sinais incluem perda constante do nível de água, necessidade frequente de completar a piscina, aumento na conta de água e manchas de umidade ao redor. Da mesma forma, pisos que começam a afundar ou apresentar frestas também indicam solo saturado por encanamento rompido.
Onde costumam se concentrar os vazamentos em piscinas?
Normalmente, os vazamentos acontecem nos canos de retorno, tubulações de aspiração, filtros, grades de fundo ou luminárias, além da própria estrutura. Contudo, as linhas de retorno são particularmente vulneráveis por trabalharem sob pressão mecânica contínua da motobomba.
